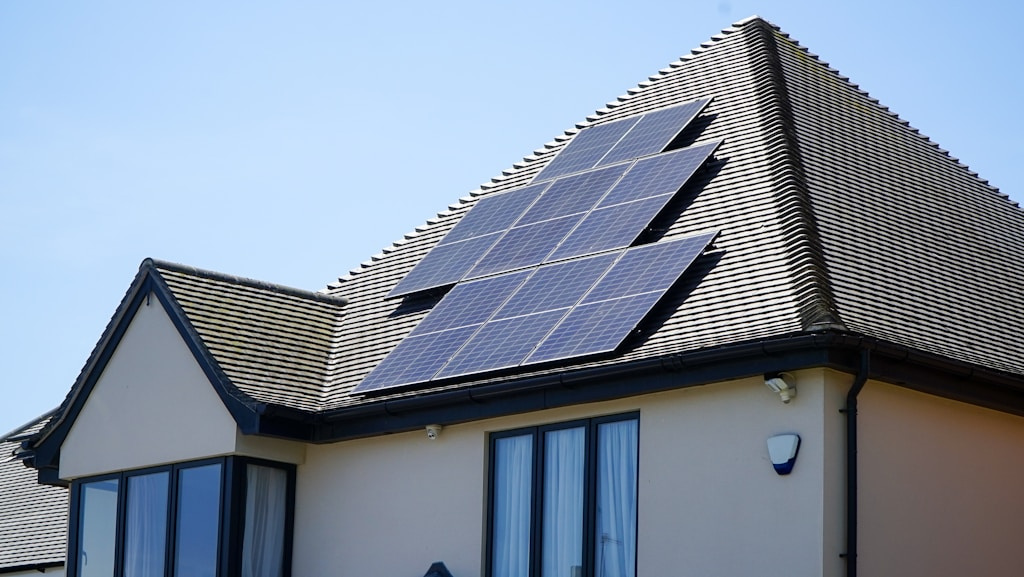

Dach z lukarnami i oknami dachowymi: jak ułożyć panele, żeby nie tracić miejsca i produkcji?

Najłatwiej projektuje się fotowoltaikę na dużej, równej połaci bez komina, anteny, okien dachowych i lukarn. W prawdziwych domach taki dach nie zawsze istnieje. Często pojawiają się załamania, wykusze, małe fragmenty połaci, jaskółki, przesunięte kominy albo kilka okien w miejscach, które na pierwszy rzut oka zabierają najlepszą przestrzeń pod panele.

To nie znaczy, że instalacja PV odpada. Oznacza natomiast, że układ paneli trzeba zaplanować dokładniej niż przy prostym dachu dwuspadowym. Jeden nieprzemyślany rząd modułów może wyglądać estetycznie na wizualizacji, ale w praktyce tracić produkcję przez cień od lukarny albo utrudniać dostęp do okna serwisowego.

Najpierw trzeba znaleźć realne prostokąty na dachu

Przy trudnym dachu nie liczy się wyłącznie powierzchnia połaci. Ważniejsze jest to, ile pełnych prostokątów zostaje po odjęciu okien, kominów, wywiewek, lukarn i stref przy krawędziach. Moduł fotowoltaiczny ma konkretny wymiar, więc nie da się go dopasować do każdego trójkąta albo wąskiego pasa.

Dobry projekt zaczyna się od mapy dachu. Trzeba zaznaczyć przeszkody, odległości od krawędzi, kierunki połaci, miejsca potencjalnego zacienienia i możliwą trasę kablową. Dopiero wtedy widać, czy lepiej ułożyć mniej paneli w równym bloku, czy podzielić instalację na kilka mniejszych grup.

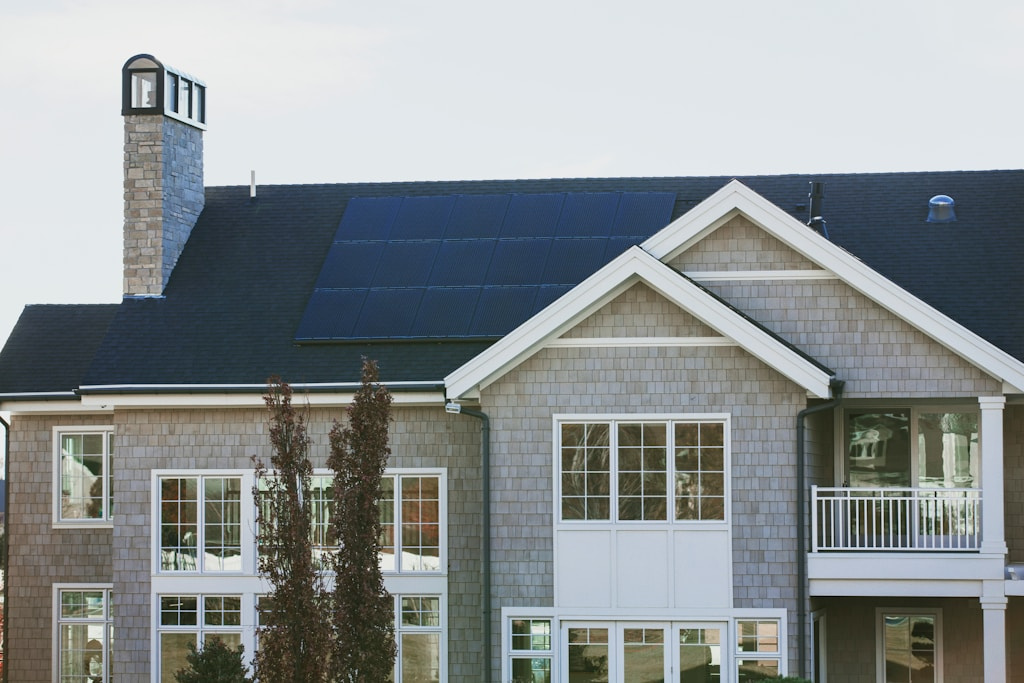

Lukarna może zabrać więcej produkcji, niż zabiera miejsca

Lukarna fizycznie zajmuje fragment dachu, ale jej największy wpływ często wynika z cienia. W zależności od pory dnia cień może przesuwać się po sąsiednich modułach i ograniczać pracę części stringu. Najbardziej problematyczne są sytuacje, w których cień dotyka paneli rano lub po południu przez wiele tygodni w roku.

Dlatego panele nie powinny być układane wyłącznie tak, żeby zmieścić maksymalną liczbę sztuk. Czasem lepiej zostawić przerwę przy lukarnie, niż dołożyć jeden moduł, który przez część sezonu będzie pracował słabo. Na trudnym dachu mniej paneli może oznaczać bardziej przewidywalną produkcję.

Okna dachowe wymagają miejsca na obsługę

Okno dachowe nie jest tylko przeszkodą geometryczną. Trzeba zostawić miejsce na jego otwieranie, serwis, mycie i ewentualną wymianę kołnierza. Zbyt ciasno ułożone panele mogą utrudnić dostęp ekipie dekarskiej albo kominiarskiej. To nie jest problem w dniu montażu, ale może wrócić przy pierwszym remoncie dachu.

W praktyce warto zachować rozsądny bufor wokół okna. Dzięki temu instalacja wygląda czytelniej, a dach pozostaje funkcjonalny. Przy kilku oknach dachowych dobrym rozwiązaniem bywa przeniesienie części modułów na inną połać zamiast upychania ich w każdy wolny fragment.

Komin i antena mogą zmienić układ całej instalacji

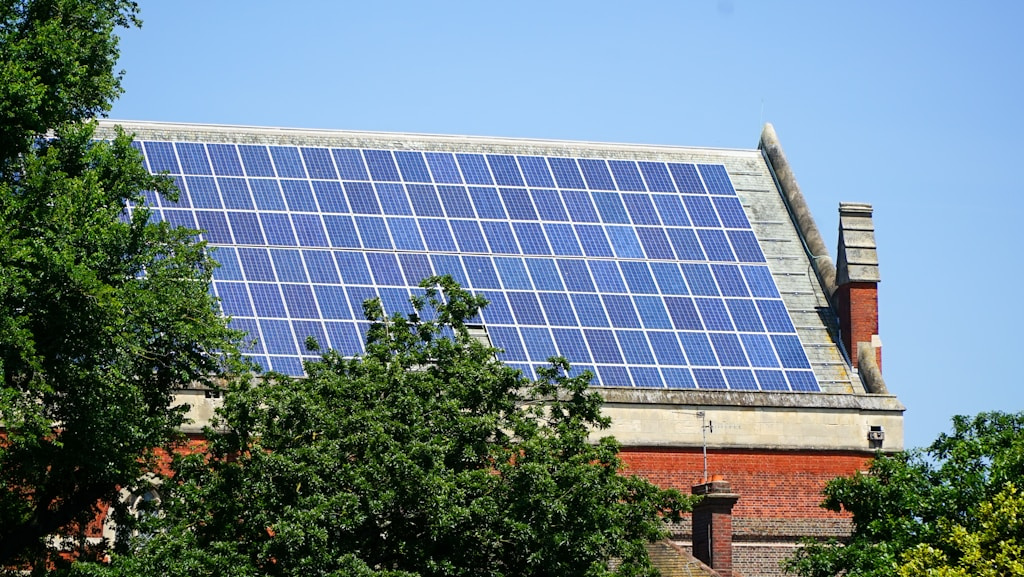

Komin jest mały w porównaniu z całą połacią, ale jego cień może być długi, szczególnie jesienią i zimą. Podobnie działa antena, wywiewka albo maszt. Cień przesuwający się po dolnej części modułów bywa bardziej kłopotliwy niż brak jednego panelu w projekcie.

Przed decyzją o układzie warto sprawdzić cień o różnych porach dnia. Zdjęcie wykonane w południe latem nie wystarczy. Dach, który wygląda idealnie w czerwcu, może mieć wyraźny cień w październiku. Dlatego przy trudnej połaci liczy się analiza, a nie tylko rzut dachu z projektu budowlanego.

Jak dobrać panele do dachu z przeszkodami?

Przy dachu z lukarnami i oknami dachowymi trzeba zwrócić uwagę na wymiar modułu, moc, układ elektryczny i sposób podziału instalacji. Nie każdy dach zyska na największych panelach. Większy moduł może mieć dobrą moc, ale gorzej pasować do wąskich przestrzeni między oknem a krawędzią połaci.

Przy takim dachu warto najpierw sprawdzić dostępne wymiary i parametry paneli, na przykład pod adresem https://www.jelonek.store/moduly-fotowoltaiczne. Dopiero wtedy łatwiej ocenić, czy lepiej wybrać mocniejszy moduł, czy model, który lepiej mieści się między oknem, lukarną i krawędzią połaci.

Co sprawdzić przed zaakceptowaniem projektu?

Element dachu	Co może pójść źle?	Praktyczny wniosek
Lukarna	Cień przesuwa się po sąsiednich modułach	Zostawić bufor albo zmienić podział paneli
Okno dachowe	Brak dostępu do obsługi i serwisu	Nie układać paneli zbyt ciasno przy ramie okna
Komin	Długi cień poza sezonem letnim	Sprawdzić cień rano, po południu i w niższym słońcu
Małe fragmenty połaci	Chaotyczny układ i trudniejszy podział stringów	Czasem lepiej zrezygnować z pojedynczego modułu

Estetyka też ma znaczenie

Na dachu domu jednorodzinnego fotowoltaika jest widoczna przez lata. Przy lukarnach i oknach dachowych łatwo stworzyć układ, który technicznie się mieści, ale wizualnie wygląda przypadkowo. Panele ułożone w kilka małych, nierównych grup mogą obniżać estetykę elewacji, szczególnie od strony ulicy.

Nie zawsze warto walczyć o ostatni moduł. Czasem równy blok paneli na jednej połaci wygląda lepiej i jest łatwiejszy do obsługi niż układ rozrzucony wokół każdej przeszkody. Dobrze przygotowany projekt powinien pokazywać nie tylko moc instalacji, ale też finalny wygląd dachu.

Kiedy lepiej przenieść część paneli na inną połać?

Jeżeli główna połać ma zbyt wiele przeszkód, warto sprawdzić drugą stronę dachu, garaż, budynek gospodarczy albo fragment gruntu. To może być rozsądniejsze niż montaż modułów w miejscach stale zacienionych. Dodatkowa połać wymaga dobrego podziału stringów i odpowiedniego falownika, ale może poprawić całkowity wynik instalacji.

Takie rozwiązanie ma sens zwłaszcza wtedy, gdy dom zużywa energię o różnych porach dnia. Panele na jednej połaci mogą pracować lepiej rano, a na drugiej po południu. Wtedy instalacja nie bije rekordu chwilowej mocy w południe, ale daje bardziej użyteczną produkcję w ciągu dnia.

Wniosek: trudny dach wymaga projektu, a nie upychania paneli

Dach z lukarnami, oknami dachowymi i kominem nie przekreśla fotowoltaiki. Wymaga jednak większej dyscypliny projektowej. Trzeba patrzeć na cień, wymiary modułów, dostęp serwisowy, estetykę i podział elektryczny instalacji.

Najlepszy układ to nie zawsze ten, w którym mieści się najwięcej paneli. Lepszy jest taki, który daje przewidywalną produkcję, nie blokuje obsługi dachu i wygląda spójnie z budynkiem. Przy skomplikowanej połaci dobrze dobrane moduły i rozsądny projekt robią większą różnicę niż sama pogoń za maksymalną liczbą sztuk.
